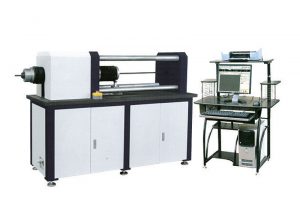

微機控制鋼絞線松弛試驗機（臥式）

一、技術參數

1.試驗力
最大試驗力:300kN
有效測量范圍:2%～100%FS
示值相對誤差:±1%
2.試驗速度
調速范圍：0.001-25mm/min
示值相對誤差: ±1%
3.主   機

試驗機主機形式:  臥式結構
拉伸最大空間： 2000mm
同軸度:15%以內

4.試樣規格

Φ11.10；Φ12.70；Φ15.24mm(公稱直徑)
5.保護功能：

超過最大試驗力2%-5%時自動停機

6.主機尺寸(長*寬*高):    2100x600x1150mm

三、主要功能及特點：

主機：

1.1該機采用臥式結構

1.2調速系統采用伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.001-25 mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

2、控制系統、操作軟件及數據處理系統

2.1計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。

2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

2.3批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

2.4該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

2.5監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示。

2.6結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

2.7曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

2.8 1.PC機實現了控制模式的閉環控制以及試驗過程的程序控制，各種控制方式之間可無沖擊切換。計算機自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率或?qū)?shù)松弛率），試驗完成后可以對數據進行分析和處理，并打印輸出用戶要求的試驗曲線及試驗報告，可選擇標準要求的各種試驗曲線（可繪制剩余試驗力或?qū)?shù)剩余力、松弛力或?qū)?shù)松弛力、松弛率或?qū)?shù)松弛率、溫度等跟時間或?qū)?shù)時間的關系曲線）。

2. 計算機軟件基于Windows98/Windows2000/Windows XP平臺開發，界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握，整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序，按下快捷鍵，試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70%或80%，保持1分鐘內自動開始記錄試驗數據、到達設定時間后自動終止試驗。試驗曲線與理論擬合曲線的相關系數達到99%以上，因此計算機能以100小時以內的試驗數據推算1000小時的試驗結果，也可以進行1000小時的連續試驗，縮短了實際實驗時間。

四、系統基本配置

1、試驗機主機                                           1套

1.1伺服電機                                            1套

1.2調速器                                              1套

1.3負荷傳感器（美國AC）                               1只

1.4減速系統                                             1套

2、全數字控制系統                                       1套

3、PIC高速采集卡                                       1套

4、基于Windows操作系統的計算機控制軟件                1套

5、隨機工具（提供安裝、維修、操作所需的專用工具及清單） 1套

6、聯想電腦（液晶屏）                                   1臺

7 、佳能噴墨彩色打印機                                  1臺
